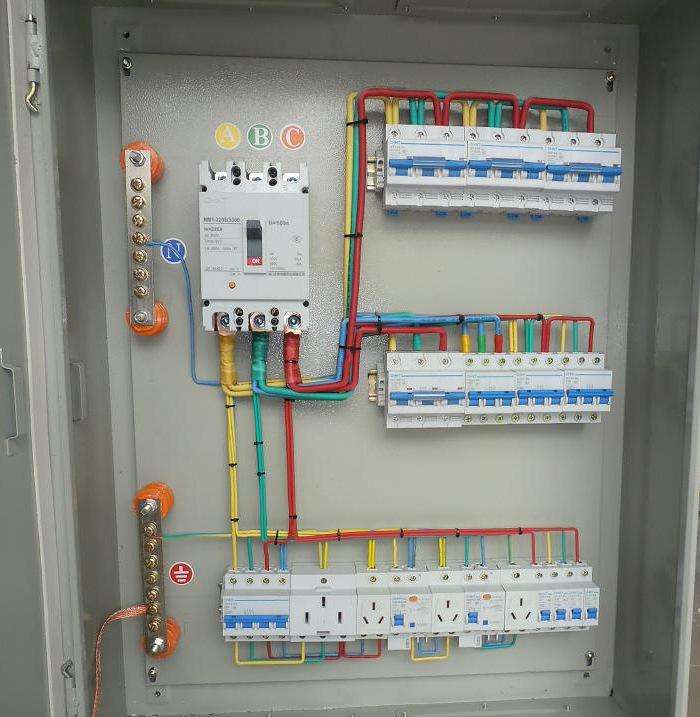

配電箱

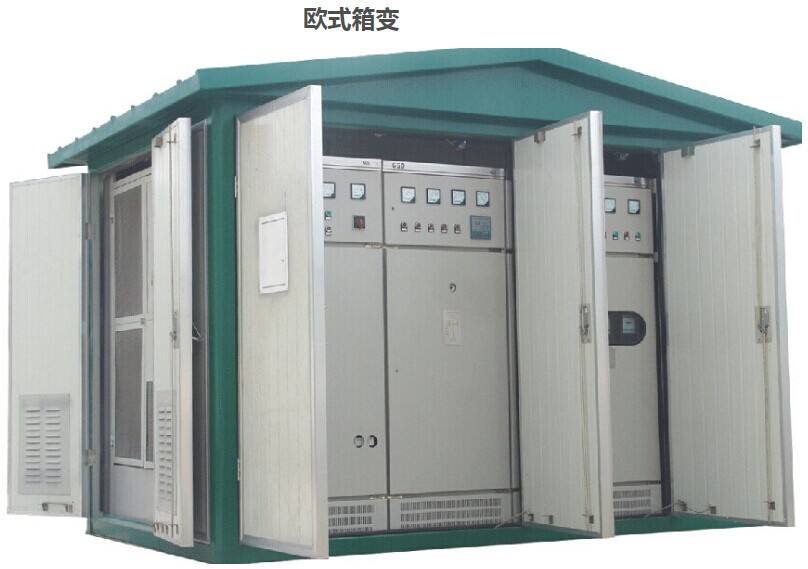

箱式變壓器（就是你在馬路上看到的像個小房子一樣的東西）里面包括高壓配電柜、變壓器和低壓配電柜。

變電箱

變壓器

配電箱就是低壓配電設備的一種，簡單點理解外殼大的就叫配電柜，外殼小的就叫配電箱

通常里面放置有高壓環網柜、變壓器（10/0.4）和低壓配電柜。箱式變電站一般是用于戶外。

配電箱相對簡單很多，里面是放一些塑殼開關用于分配電能，也有些只安裝按鈕、指示燈等元件。配電箱應該是電網中最終端的設備了。

1、變電箱：〈箱變〉嚴格意義上說、“集成移動電源”可直接裝在車上、為野外施工、隧道施工、礦山建設、以及城市建筑提供臨時電源、城市高壓線路入地提供生活電源。

2、變壓器：從電力生產到使用、不可或缺的中間過渡性設備、是國家基礎設施的一部分、

3、配電箱：〈柜、屏〉、“負荷分配器”、屬于電力終端系統一部分。

4、變電箱和變壓器是功能一樣的產品、變電器、變壓器和配電箱是上下級關系。

配電箱一級、二級、三級的區別：

1、一級配電箱：就是從變壓器引入三相電源，地線，零線。

2、二級配電箱：就是從一級配電箱電源線至用電點附近。

3、三級配電箱：就是電器設備自身的控制柜。

無論什么變壓器，其功能是電壓變化。箱式變壓器，無非是外形象個箱子，沒有突出的散熱片，可它還是一個變壓器。

而配電箱，就是開關、保護單元等，集中裝在一個盒子里，防止風吹雨淋老鼠散步醉漢亂摸什么的。
